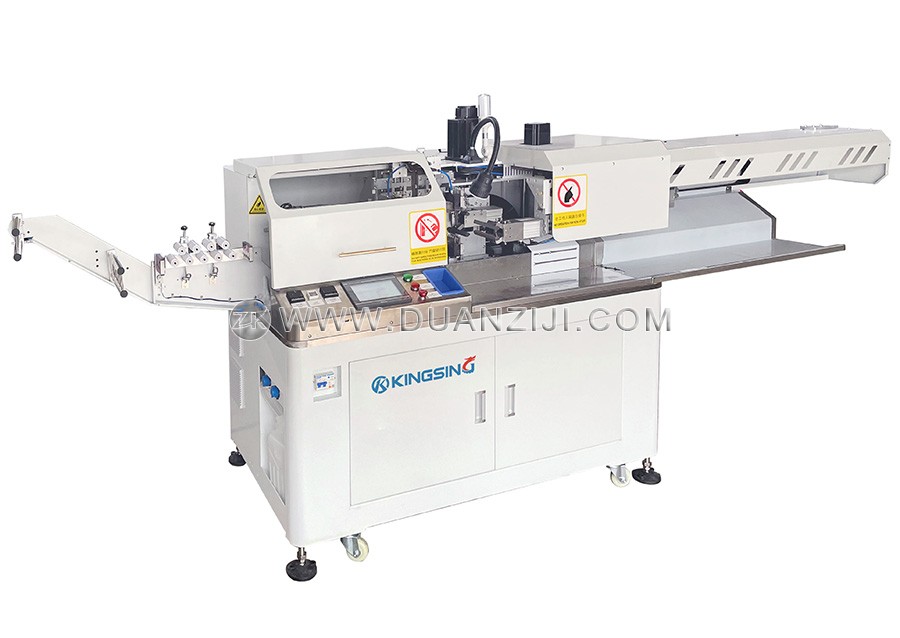

全自動護套線剝皮扭線沾錫機

  • 型號:ZK-W580
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 這是一臺全伺服多芯圓護套線雙頭剝線沾錫機,集裁線、剝外護套、剝芯線、扭線、上錫等功能于一體,可全自動完成雙頭扭線沾錫。本機采用絲桿拉線的方式送線,裁線精度高,切斷長度可根據需求訂制,標準機最大裁線長度為1.5米,最大可訂制20米裁線長度的機型。

  2. PLC和彩色觸摸屏控制系統,整機做工精密,運動部件共采用12套伺服電機伺驅,動力強勁。支持同時加工多條線,外徑在6mm以下的護套線可以同時加工5條線,大幅提升生產效率。獨特的沾錫結構,可以保證芯線沾錫時不會粘連在一起。


下載: (1) (2) (3)

適用線材:多芯護套線、橡膠線、PVC線、硅膠線

適用線徑:≤Φ8mm

裁線長度:120~1500mm(最大可訂制20米長)

切斷精度:±1mm(10米長誤差為±2mm)

外護套剝皮長度:線頭≤55mm,線尾≤190mm

芯線剝皮長度:線頭≤22mm,線尾≤18mm

裁線能力:外徑6mm以內可同時加工5條線

生產效率:2000條/時(裁線長度500mm)

控制系統:PLC和10寸彩色觸摸屏

電機類型:12套伺服電機(總線)

工作電壓:220V 50/60Hz

額定功率:3500W

機器凈重:380kg

外形尺寸:3900*850*1650mm
