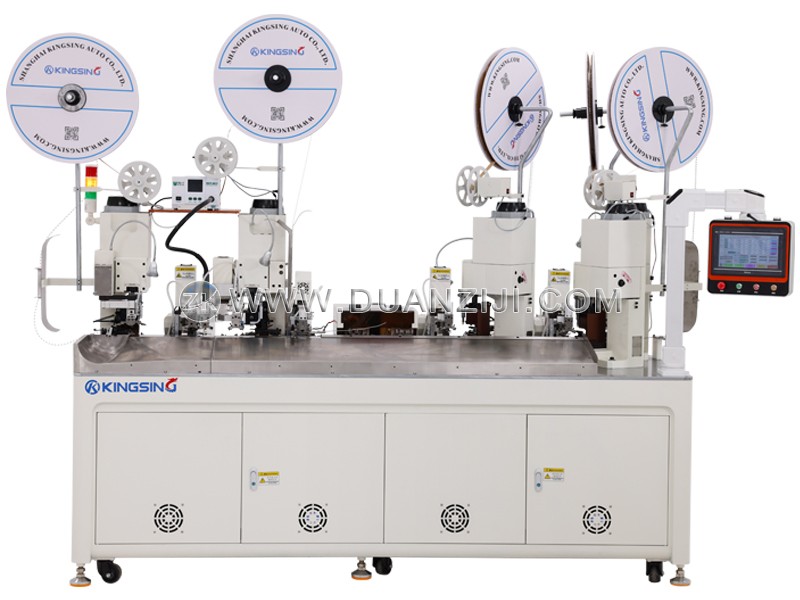

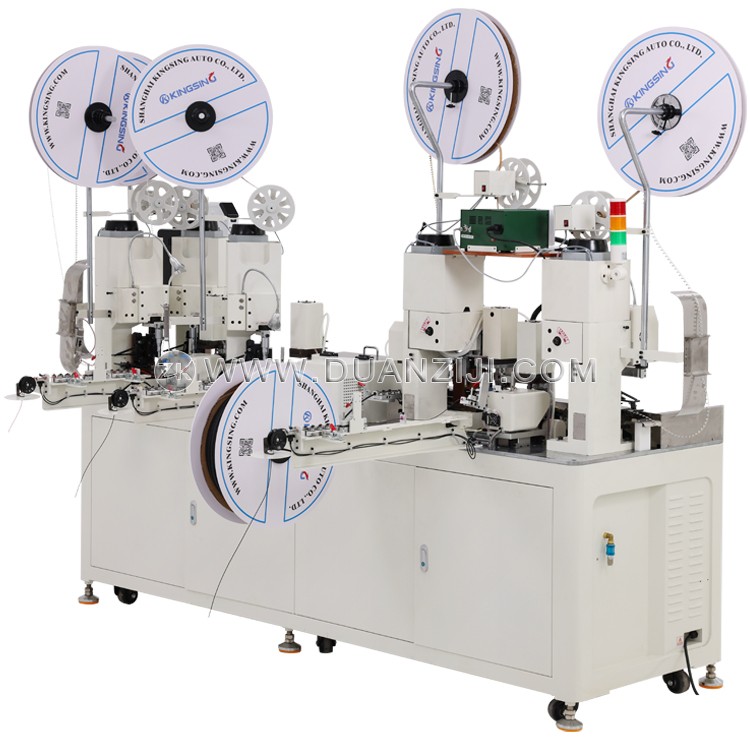

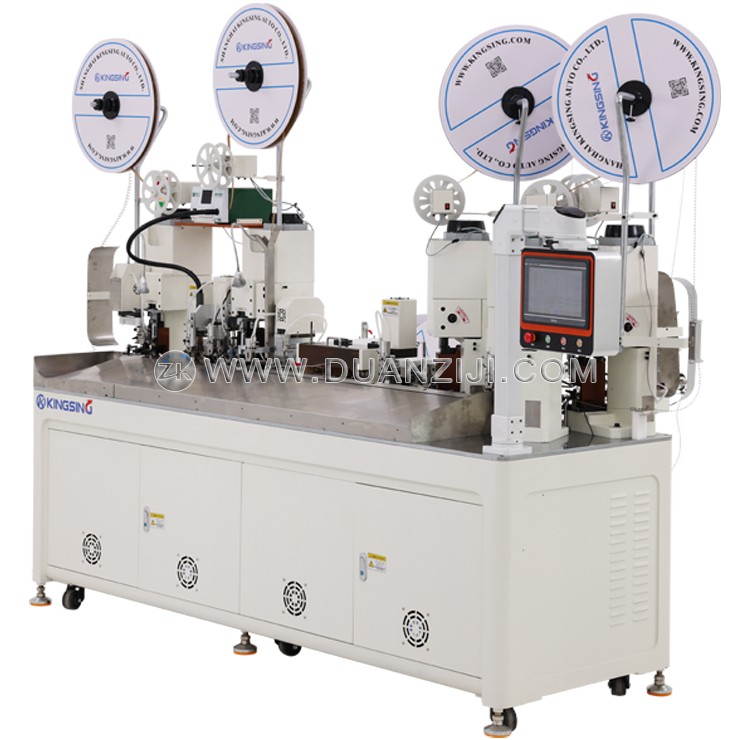

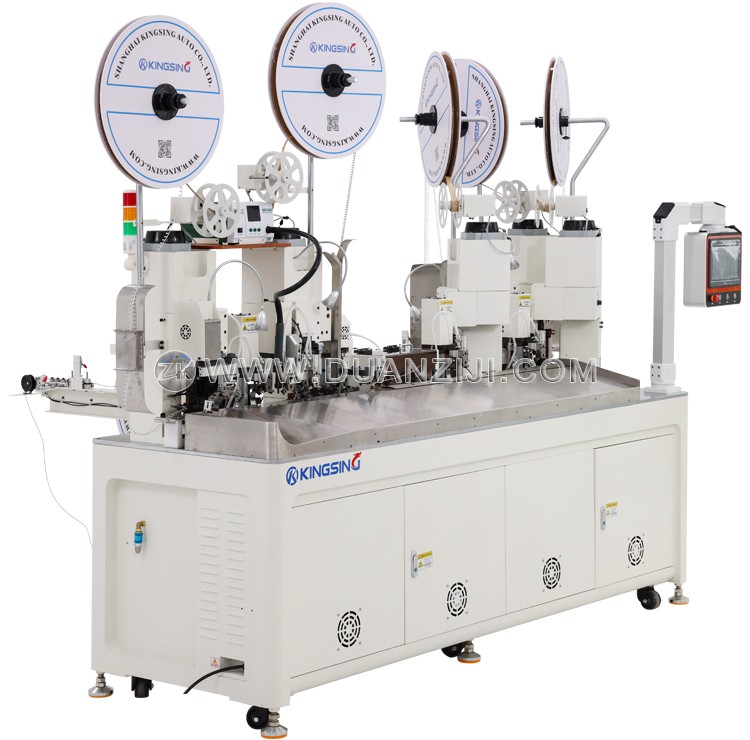

全自動一對多合壓穿熱縮管端子機

這是一臺全自動一對多合壓并打端子機，廣泛應用于電瓶車、麻將機等行業。它采用U形端子將一條線與多條線對接合壓在一起，并且支持在合壓處自動穿一個熱縮管并加熱收縮到位。除合壓處必須采用U形端子外，電線的另外一頭均可壓接各種橫送端子、直送端子。

本機含有3套獨立的送線機構和5個獨立的端子壓接工位，因此可以同時加工3條不同直徑的線材（在此將這3種線材稱為1號線、2號線、3號線），其中1號線與2號線可以在程序中設置取用1~3次，3號線只能取用一次，例如當1號線與2號線分別取用2次時，就可以與3號線合并成為一對四合壓。本機可以壓接5種不同的端子，其中1號線對應2臺端子壓接機，可以在程序中選擇每次取用1號線時壓接哪一款端子；2號線和3號線各對應一臺端子壓接機；還有1臺端子壓接機用于壓接U形接線端子，實現一對多合壓。

采用模塊化柔性設計的理念，一臺機器可以輕松加工多種不同的產品，更換端子時，只需更換相應的壓接模具即可。彩色觸摸屏操作界面，參數設置直觀易懂，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數。
