全自動低壓線束加工中心

  • 型號:ZK-A980
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:

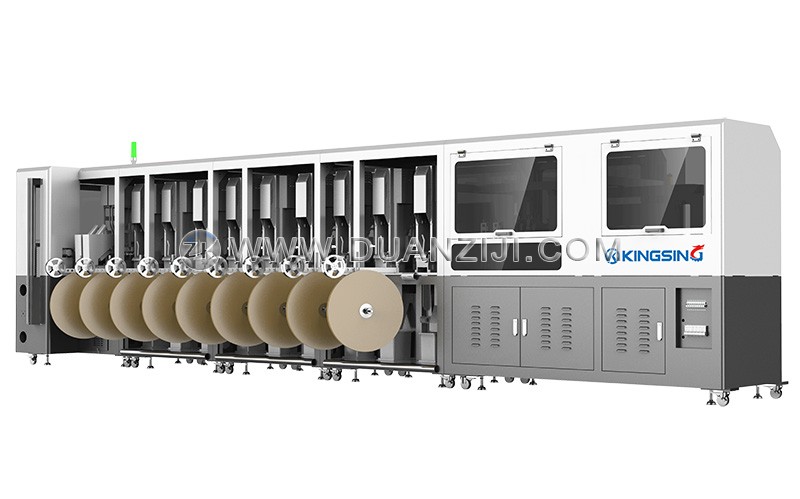

這是一臺全自動線束加工中心,集裁線、剝皮、穿防水塞、雙頭打端子、雙頭插膠殼等功能于一體,支持一次性插入30種不同的膠殼,可以同時裝載最多36種不同的電線,旋轉式存線盤可以存儲30組線材,可以全自動完成復雜的多線種、多膠殼類型的線束生產。工位數量可根據生產需求選配,比如壓接模塊有3個、6個、12個可選,穿防水塞工位最多可以選配6組。目前6個壓接工位搭配2個穿防水塞工位的機型應用最為廣泛,價格適中,性能可能滿足絕大多數場合的線束生產需求。
兆科機械

本條生產線搭配1臺防水栓排料機,它將防水塞的供料系統與穿入機構分離開來,一臺供料系統可以同時供料給多臺防水塞穿入機構,本機先將防水塞自動打入儲料盤中,然后再將儲料盤掛載到穿防水塞工位上,更換料盤異常簡單,供料更加穩定可靠。膠殼采用流轉式載盤上料,雙載盤交替工作,人工上料時無需停機。端子壓接機采用伺服電機驅動,壓接高度可以直接在程序中設置,無需手工調節螺絲,多臺壓接工位可以在程序中任意選取,每款線材都支持壓接任意一個工位上的端子。

本機采用柔性化設計的理念,一臺機器可以加工多種不同的產品,更換端子、線材、膠殼、防水塞等物料時,只需簡單更換相應的治具即可。當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其它產品。程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。

電腦工控系統,Windows操作界面,支持網絡連接,可通過局域網與本地MES系統對接,實現遠程查看生產數據、遠程下達生產任務等功能。本機還含有全方位的品質檢測工具,包括端子壓力監測儀、CCD視覺檢測系統、插膠殼拉拔力傳感器、端子拉力測儀儀、端子壓接高度測量儀等,每條線束的檢測數據都自動保存至數據庫中,實現品質的追溯管理。

兆科機械

下載: (1) (2)

適用線徑:AWG26~11(0.13~4.0mm2

裁線長度:200~9999mm

切斷精度:±(0.5+L*2‰)    L=裁線長度

剝皮長度:≤15mm

選線器:最多可供50種不同線材(可訂制)

存線盤:30組存放位置

膠殼數量:最多一次性插30種膠殼

膠殼上料方式:條形治具或流轉載盤(根據客戶產品選擇)

端子機出力:3T

壓接馬達:伺服電機

端子機數量:6臺(也可以選配3臺或12臺)

穿防水塞工位:2臺(可訂制其它數量)

生產效率:≈1100條/時(兩端插膠殼)

操作界面:電腦工控機,Windows系統

氣壓要求:0.5~0.7Mpa

額定功率:10KW

工作電壓:380V 50Hz

外形尺寸:8019*1905*1775mm(以6個壓接工位的機型為例)

檢測裝置:CCD視覺檢測、CFM端子壓力監測儀、拉拔力檢測、端子拉力測儀儀、壓接高度測量儀
