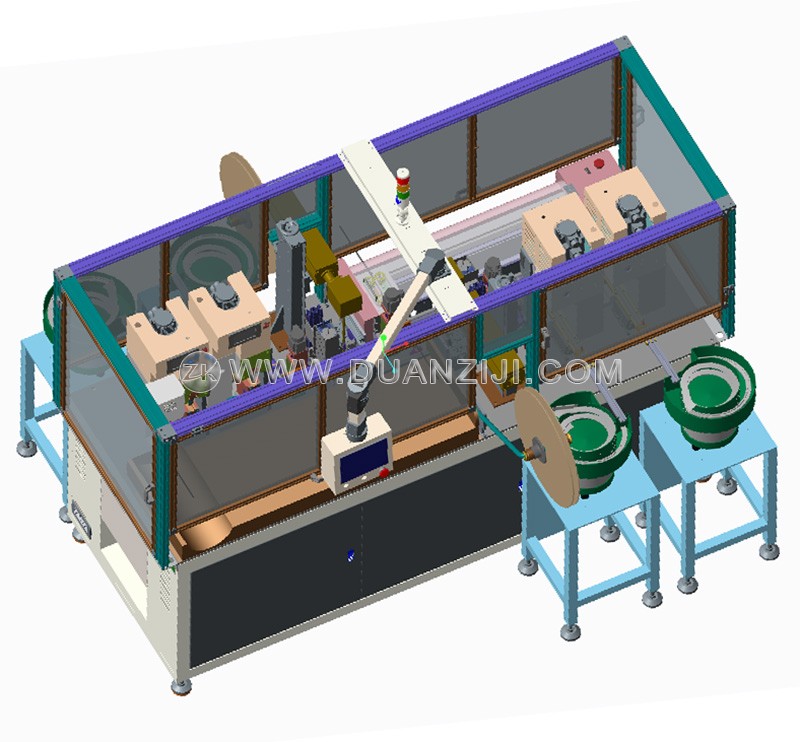

散裝端子全自動雙頭穿熱縮管端子機

  • 型號:ZK-A910
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 本機專為壓接散裝端子而設計,平臺上共含有4臺端子壓接機(線頭和線尾各2臺),每臺壓接機均配有一套振動盤送料系統,程序可以自由選擇用哪臺壓接機來打端子,線頭和線尾均支持壓接2種不同的端子,切換端子只需在程序中設置即可,節省調試時間。本機還具有熱縮管激光打標和自動穿熱縮管功能,盤裝熱縮管可以定長切斷,線頭和線尾各配有1臺激光打標機,可以在熱縮管上自動打碼,裁線剝皮后先把熱縮管穿在線上,待端子壓接完成后自動把熱縮管推到端子上,并通過自動加熱裝置把熱縮管加熱收縮到位。

  2. 裁線剝皮和平移機構均采用高精度伺服電機驅動,切刀采用正反絲桿結構,剝皮精度高。端子壓接機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。另外還可以選配視覺檢測系統,對壓接后的外觀及尺寸進行檢測,確保產品質量。端子壓接機標配采用變頻馬達驅動,也可以選配伺服型端子壓接機。

  3. 彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。

適用線徑:AWG24~14 (0.2~2.5mm2)

裁線長度:70~9999mm

剝皮長度:≤10mm(可訂制)

裁線精度:±(0.5+L*2‰)    L=裁線長度

熱縮管定位精度:±0.5mm

打碼功能:內置2臺激光打標機(也可選配噴碼機或色帶打印機)

最大壓力:2T(可訂制3T機型)

壓接行程:30mm(可訂制40mm行程機型)

適用端子:橫送端子、直送端子等

生產效率:1600~2000條/時(雙頭穿熱縮管)

氣壓要求:0.5~0.8Mpa

額定功率:2500W

工作電壓:220V 50/60Hz(可訂制110V)

外形尺寸:2520*940*1740mm

可選配置:長線輸送帶、安全防護罩、端子壓力監測儀、視覺檢測系統、伺服型端子機、電腦工控系統
