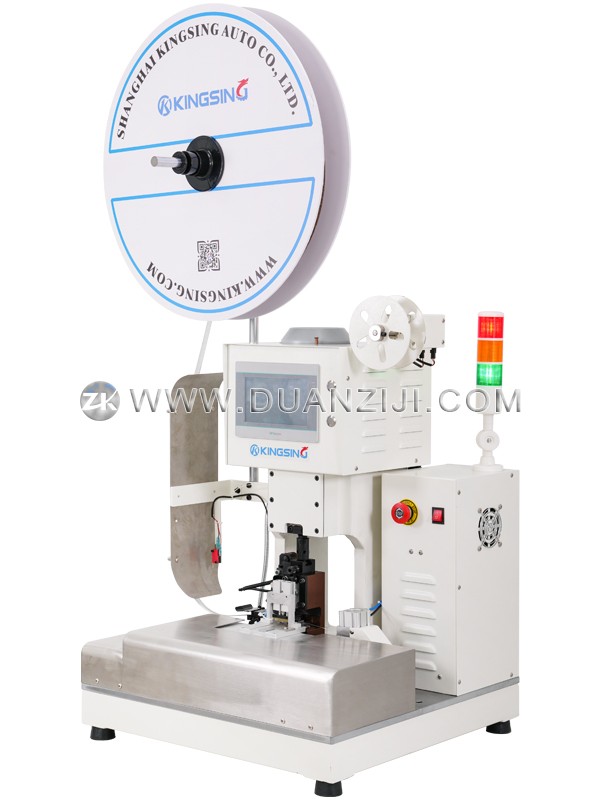

伺服型FFC排線端子機

本機專為排線和FFC柔性電纜打端子而設計，共有2個子型號可供選擇（詳見技術參數）。操作員只需將線頭放入定位治具中，機器即可自動將線材送到打端子位置并逐條線壓接端子。一臺機器可以加工多種不同的產品，只需更換相應的壓接模具和定位治具即可，壓接模具采用標準OTP卡口，更換模具方便快捷。

整機做工精密，采用SMC氣缸，臺灣上銀絲桿，臺灣TBI導軌，歐姆龍傳感器，XY平移機構采用伺服電機驅動，定位精準。端子機采用球墨鑄鐵一體成型，剛性強，壓接高度穩定可靠，內置端子缺料傳感器，另外還可以選配端子壓力監測儀，實時監控每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。本機還配有安全防護罩、急停按鈕、三色報警燈，出現異常時紅燈會亮起。

彩色觸摸屏操作界面，放線位置、打端子位置、線材Pin數均可在程序中直接設置，支持跳打功能，可以實現跳過指定的芯線不打端子（例如10Pin的線材可以實現第3條和第5條不打端子，其余8條均打端子）。程序記憶功能可將不同線材的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。
