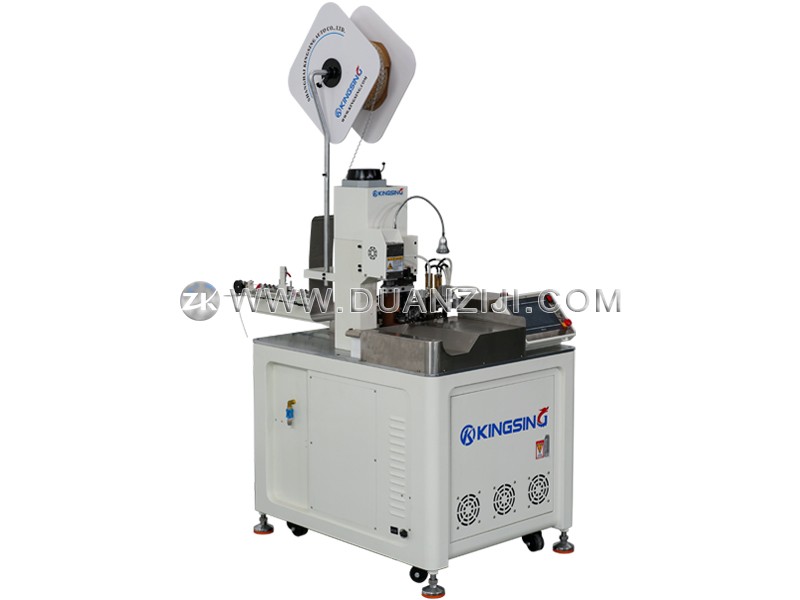

壓縮機引出線全自動壓接機

  • 型號:ZK-A106S
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 這是一臺熱剝型單頭全自動端子機,專為加工制冷壓縮機的引出線而設計,一頭剝皮,另一頭打端子。本機采用燙線的方式剝線,電熱裝置可將外面的編織層燙開,并把邊緣熱封起來,可解決耐氟線散頭、絨毛難剝的問題。進線口配有3組調直器,可將線材自動拉直,提高機器運行的穩定性。送線機構采用8輪送線,可以防止線材打滑,提高送線精度。

  2. 端子機采用球墨鑄鐵一體成型,整機剛性強,壓接尺寸穩定,壓接行程默認是30mm,采用標準的OTP卡口模具,另外也可以訂制40mm行程的機型,可使用各種歐式模具。還可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,當壓力異常時自動報警停機。

  3. 一臺機器可以加工多種不同的產品,更換線材和端子時只需更換相應的壓接模具和進線導管即可。彩色觸摸屏操作界面,參數設置直觀易懂,裁線長度、剝皮長度、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中,切換產品時可以一鍵調出相應的壓接參數。

下載: (1)

適用線材:耐氟編織線、制冷壓縮機引出線

適用線徑:0.1~2mm2

裁線長度:45~9999mm(特殊長度可訂制)

剝皮長度:≤15mm(可訂制)

裁線精度:±(0.5+L*2‰)    L=裁線長度

壓接行程:30mm(可訂制40mm行程機型)

適用端子:橫送端子、直送端子、旗形端子

生產效率:1800~2200條/時

操作界面:彩色觸摸屏

選配功能:端子壓力監測儀、長線輸送帶、安全防護罩

氣壓要求:0.5~0.7Mpa

工作電壓:220V 50/60Hz

機器凈重:300kg

外形尺寸:700*800*1500mm
