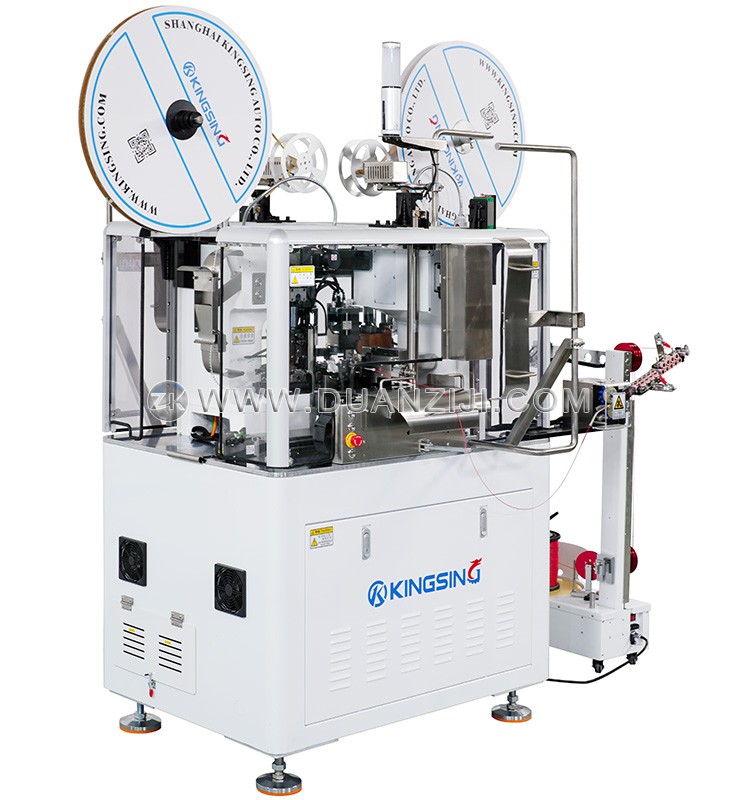

這是一款高精密全伺服雙頭全自動端子機，集裁線、剝皮、雙頭打端子等功能于一體。本機配有自動送線機，線材始終保持松馳的狀態，可以保持無張力送線，確保送線的精度和穩定性。本機還配有升降式安全防護罩，既方便技術人員調試設備，又可以保證操作安全。
整機做工精密，采用日本THK模組，SMC氣缸，歐姆龍傳感器，三菱伺服電機。送線、剝皮、平移、端子壓接等運動部件均采用伺服電機驅動，壓接高度可以直接在程序中設置。內置壓力監測儀，可以實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。內置CCD雙鏡頭視覺檢測系統，采用德國進口鏡頭，可以對剝線效果和端子壓接的效果進行檢測，確保成品線材的品質。
采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的壓接模具和進線導管即可。電腦工控系統，Windows操作界面，支持網絡連接，可通過局域網與MES系統對接。程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數。
適用線徑：AWG30~14（0.1~2.0mm2）
裁線長度：40~9999mm
裁線精度：±(0.5+L*2‰) L=裁線長度
剝皮長度：≤15mm
適用端子：橫送端子、直送端子、旗形端子
端子機壓力：3T
壓接馬達：伺服電機
壓接行程：30mm（可訂制40mm行程）
生產效率：3000~4000條/時
操作界面：電腦工控，Windows系統
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：600kg
外形尺寸：1510*980*1780mm
安全措施：升降式安全防護罩、三色報警燈
檢測裝置：壓力監測儀、CCD視覺檢測系統、端子有無、線材打結、缺線報警、氣壓檢測等
