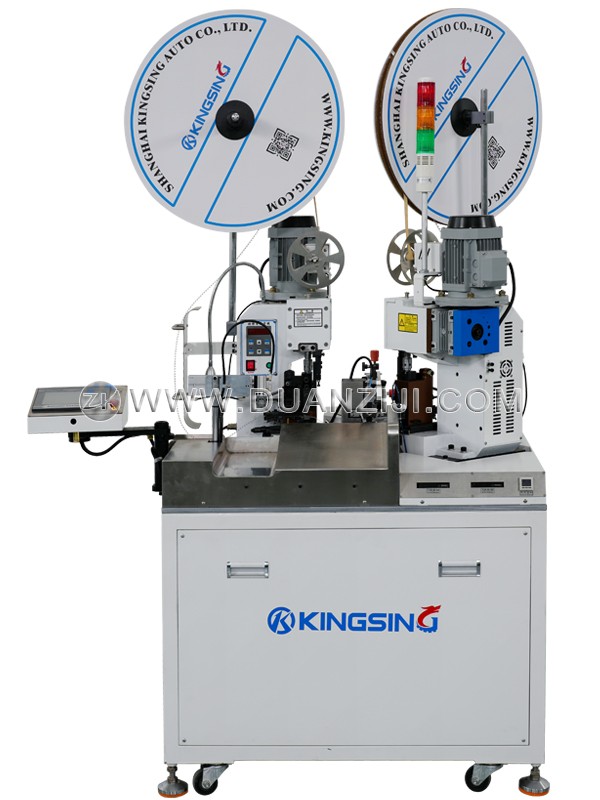

全自動端子壓著機

  • 型號:ZK-A202G
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 這是一臺通用型雙頭全自動端子機,集裁線、剝皮、打端子等功能于一體,適用于壓接各種橫送端子、直送端子、旗形端子。本機采用四輪送線,可以防止線材打滑,裁線長度精準,送線輪的間隙可以通過帶有刻度的手柄進行精密調節。加工長線時還可以選配輸送帶,可以將加工好的線材平直整齊地放入收料盤中。

  2. 端子機采用球墨鑄鐵一體成型,剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,當壓力異常時自動報警停機。端子機默認采用30mm行程標準OTP卡口模具,支持橫送模具、直送模具、旗形模具等,也可以訂制40mm行程的機型,用于安裝各種歐式模具。

  3. 采用柔性化設計的理念,一臺機器可以加工多種不同的產品,更換線材和端子時只需更換相應的進線導管和壓接模具即可。彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。

下載: (1)

適用線徑:AWG28~16(0.1~1.5mm2

適用端子:橫送端子、直送端子、旗形端子

裁線長度:50~9999mm(可訂制)

剝皮長度:≤9mm

切斷公差:±(0.5+L*2‰)mm    L=裁線長度

最大壓力:2T

壓接行程:30mm(可訂制40mm行程)

生產效率:3000~4000條/時

操作界面:彩色觸摸屏

氣壓要求:0.5~0.7Mpa

工作電壓:220V 50/60Hz

機器凈重:400kg

外形尺寸:1000*700*1550mm

可選配置:長線輸送帶、壓力監測儀、安全防護罩
