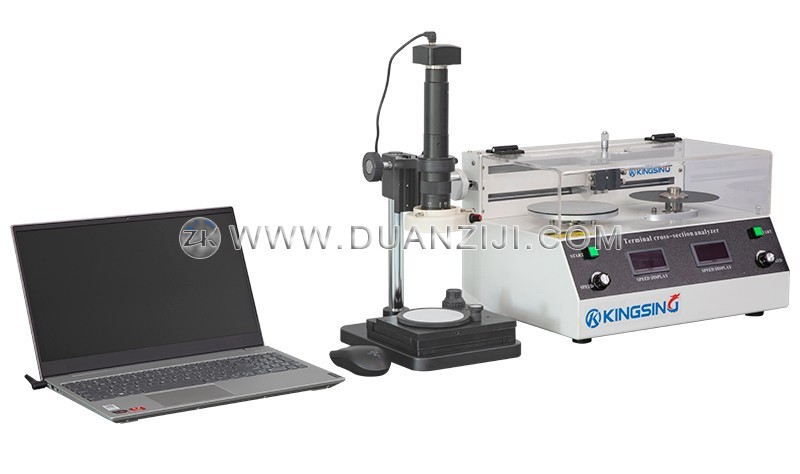

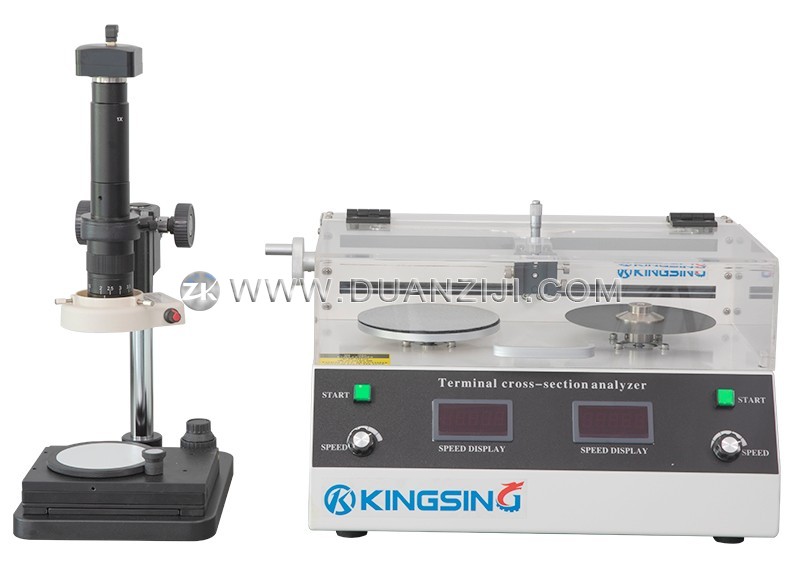

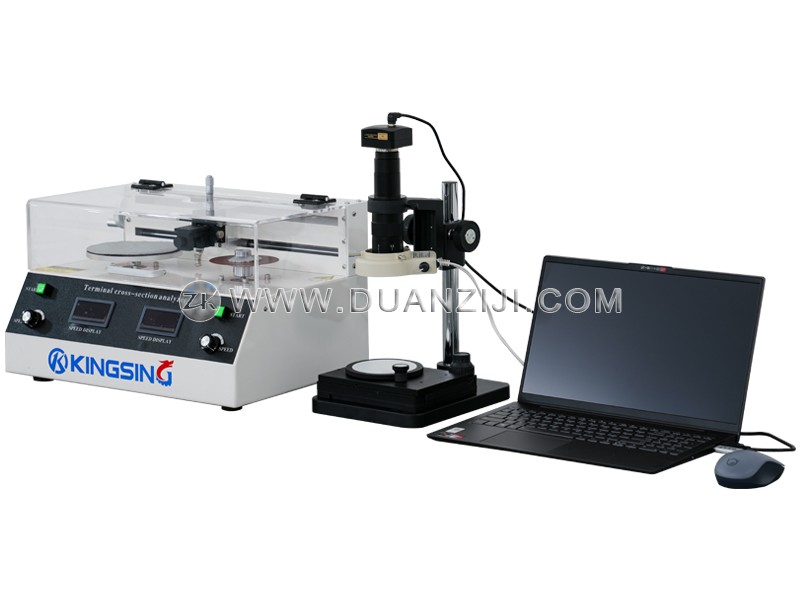

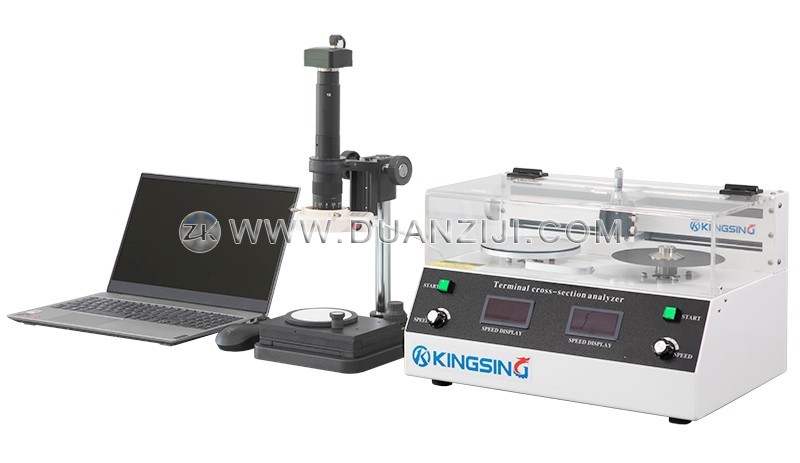

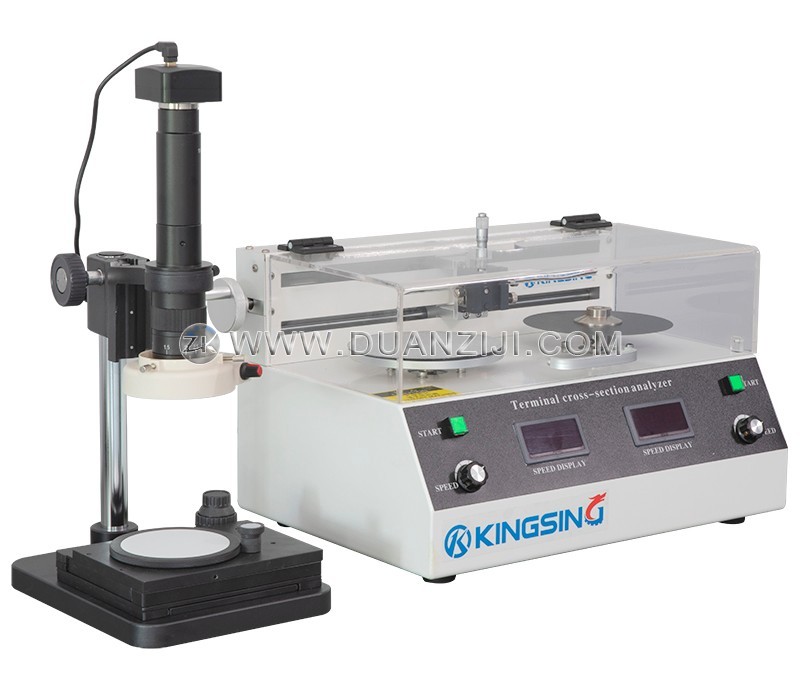

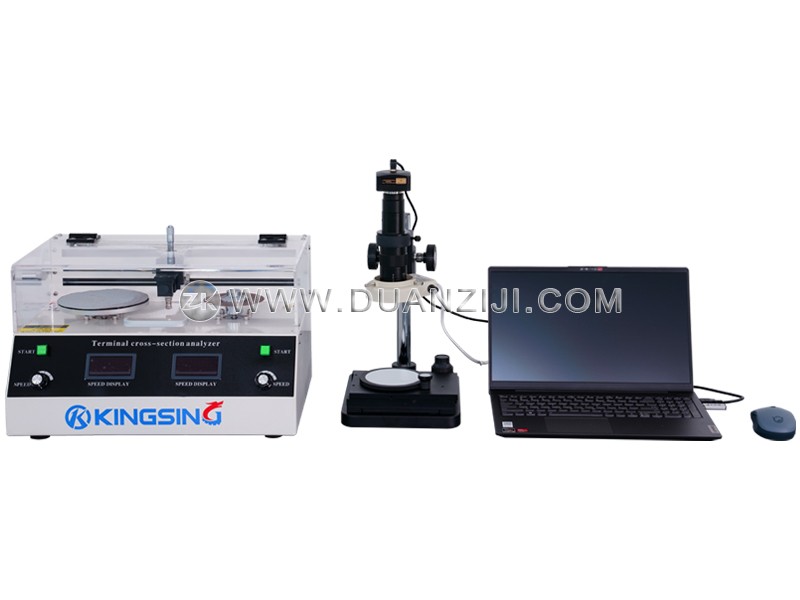

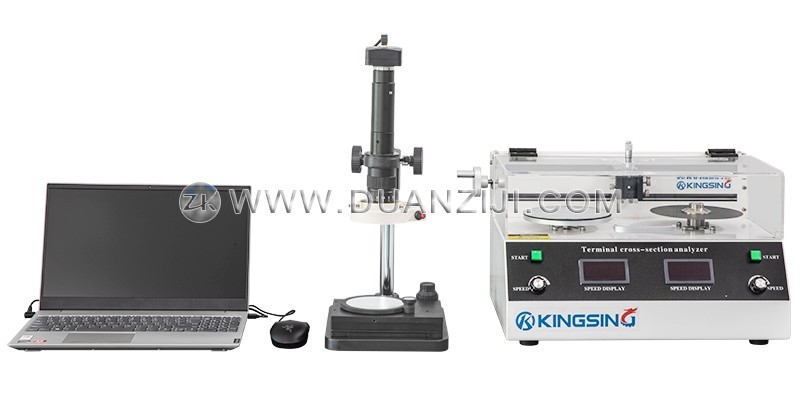

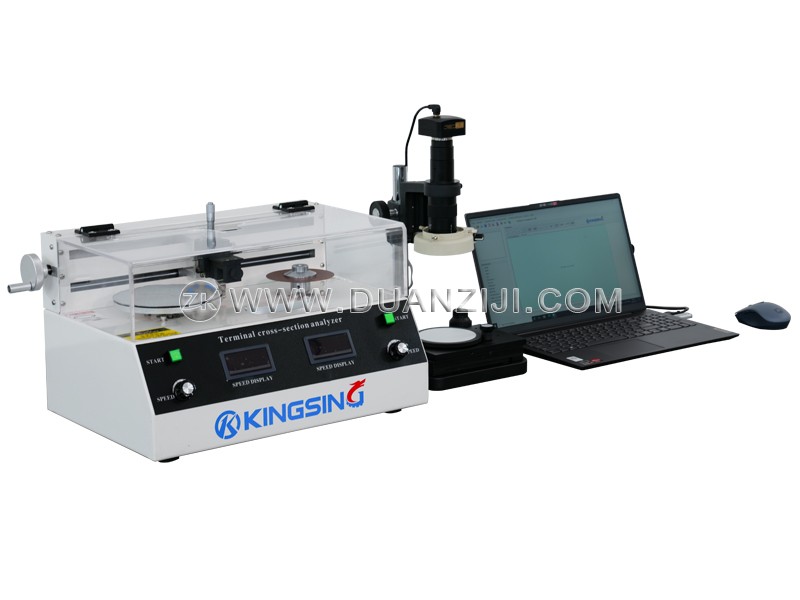

半自動端子剖面分析儀是針對線束端子產品而專門研發的一款精密檢測分析設備，整套分析儀由端子切割、研磨一體系統、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成。儀器具有專業端子夾具，可滿足不同類型端子，檢測人員可在3～5分鐘內完成一個線束端子斷面的處理分析，極大地提高了線束端子斷面檢測的速度。簡易的操作、高品質的圖像采集系統、精確的測量分析為您的生產保駕護航。
產品特點：
采用德國原裝進口核心檢測部件，使用壽命長；
新型端子壓接狀況快速分析技術；
切割與研磨一體同工作室技術，使得端子切割與研磨面方向一致性；
日本misumi高精度滾珠絲桿傳動技術有效保證切割面的精度；
日本misumi 高精度Z軸微調研磨技術使得研磨精度達到0.01mm；
德國原裝進口超薄切割片技術，克服了傳統刀具裁切使得端子變形的缺陷；
測量精度高、穩定性好、抗干擾能力強；
轉速數據采集系統，使儀器真正做到不同直徑的端子采用相對應的轉速；
帶有微調（帶刻度0.01mm)端子專用夾具模塊；
成像系統：日本高清數字USB 500萬工業CCD；
馬達：采用無刷馬達，能耗低、轉換率高；
控制方式及馬達轉速：采用雙馬達獨立控制、轉速范圍0～4000轉/min；
傳動方式：采用日本米思米（MISUMI）超高精度滾珠絲桿。
