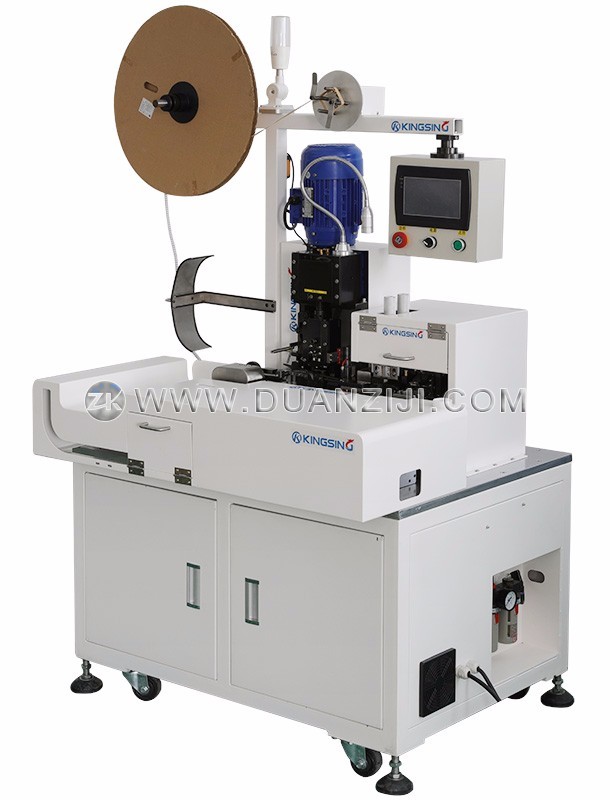

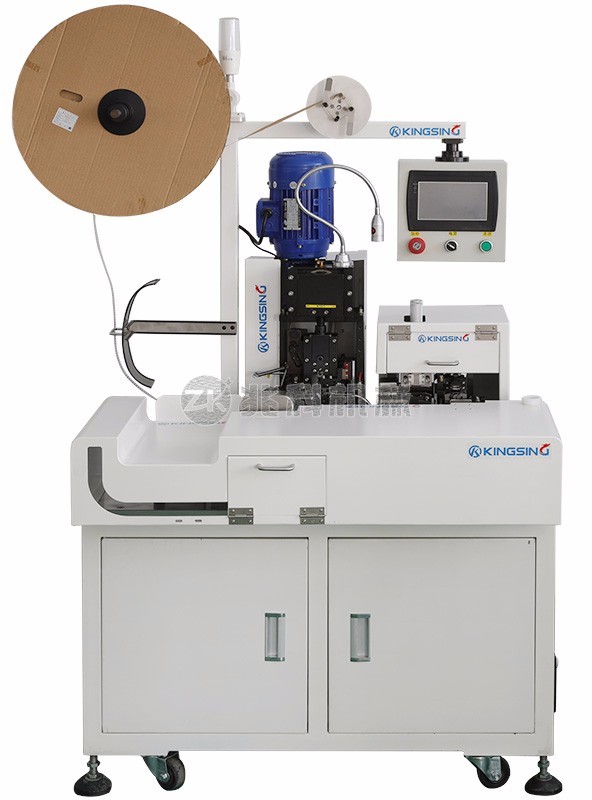

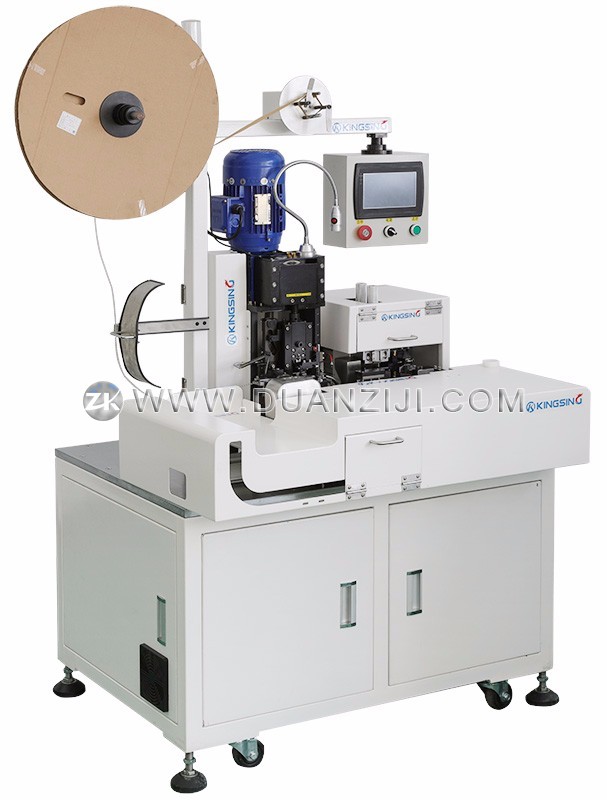

護套線芯線剝皮打端機

  • 型號:
  • 品牌:
  • 電壓:
  • 功能:
  • 價格:

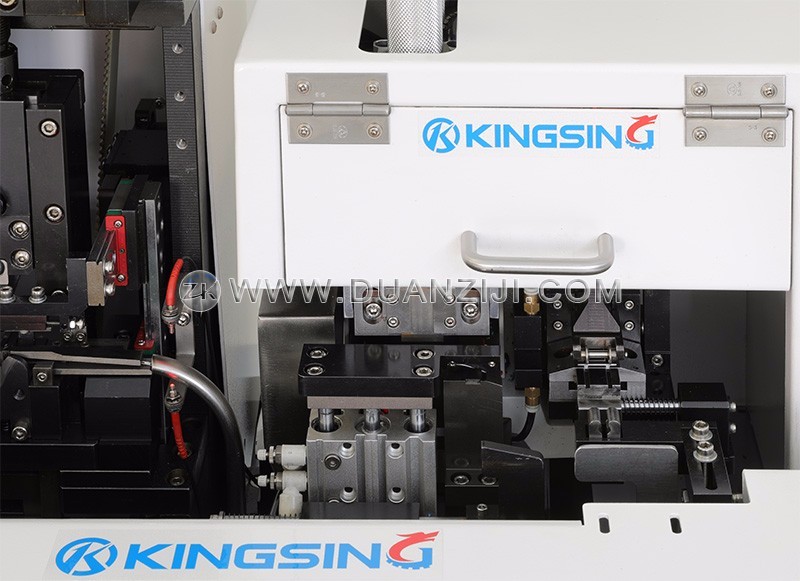

  • 護套線芯線剝皮打端機專為加工多芯圓護套線的芯線而設計,用戶只需將已經剝好外護套的線材放置在加工位置,本機即可自動將芯線壓平、剪齊、剝皮、打端子,最大支持12芯護套線的加工,大大提高了芯線剝皮打端子的效率。

  • 本機的控制系統采用松下PLC和維控觸摸屏,馬達采用禾川伺服電機,運動部件采用臺灣上銀絲桿導軌,氣缸采用臺灣亞德克。高端的硬件配置保障了機器的穩定運行。

下載: (1)
加工對象圓護套線或扁護套線的芯線
主要功能芯線壓平、剪齊、剝線、打端子
適用線徑Φ0.7-1.8mm
芯線數量2-12pcs
生產效率400-600條/小時
氣壓要求0.5~0.7Mpa
工作電壓220V 50/60Hz
產品凈重260Kg
外形尺寸1000×850×1600mm
外護套最小剝皮長度
芯線線徑芯線數量外護套最小剝皮長度
Φ0.7-1.0mm<5pcs30mm
≥5pcs35mm
Φ1.0-1.8mm<5pcs35mm
≥5pcs40mm
Φ0.7-1.8mm≥10pcs45mm
