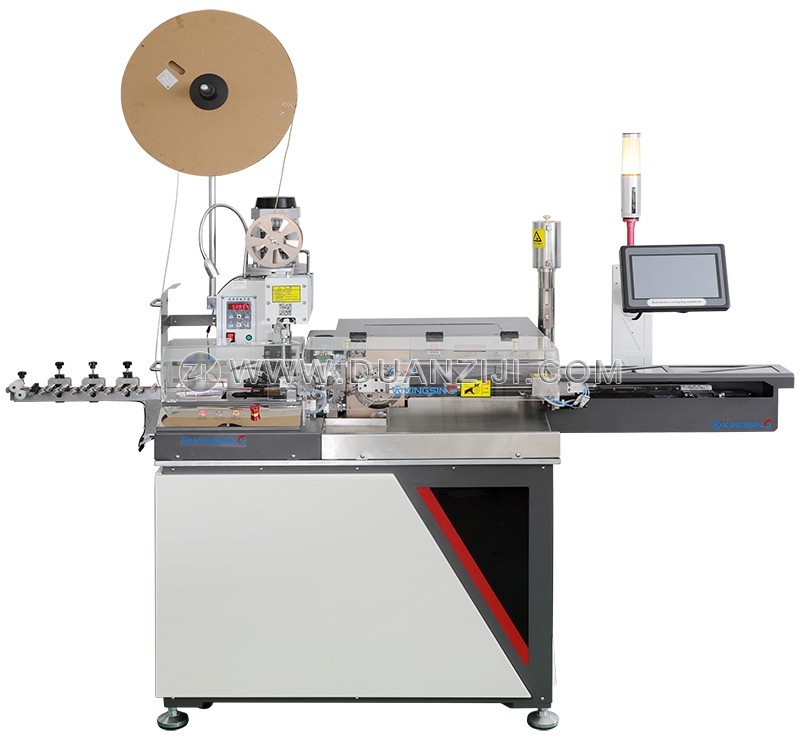

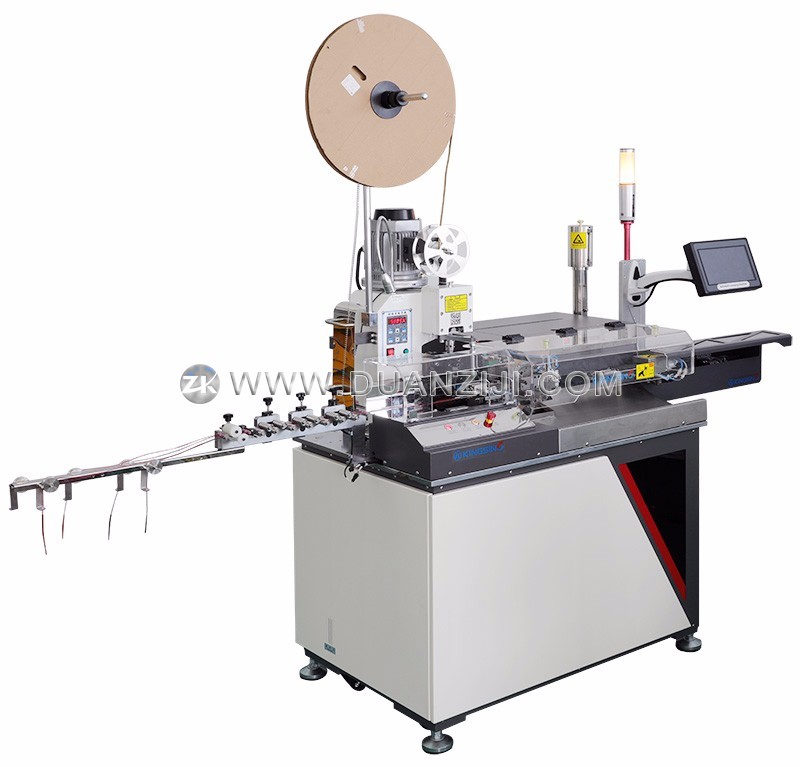

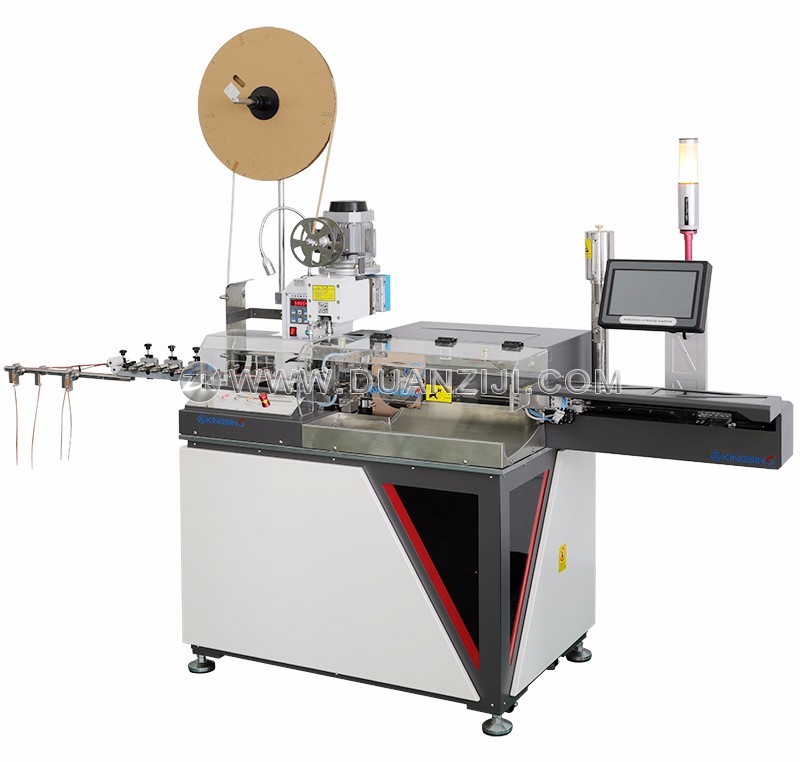

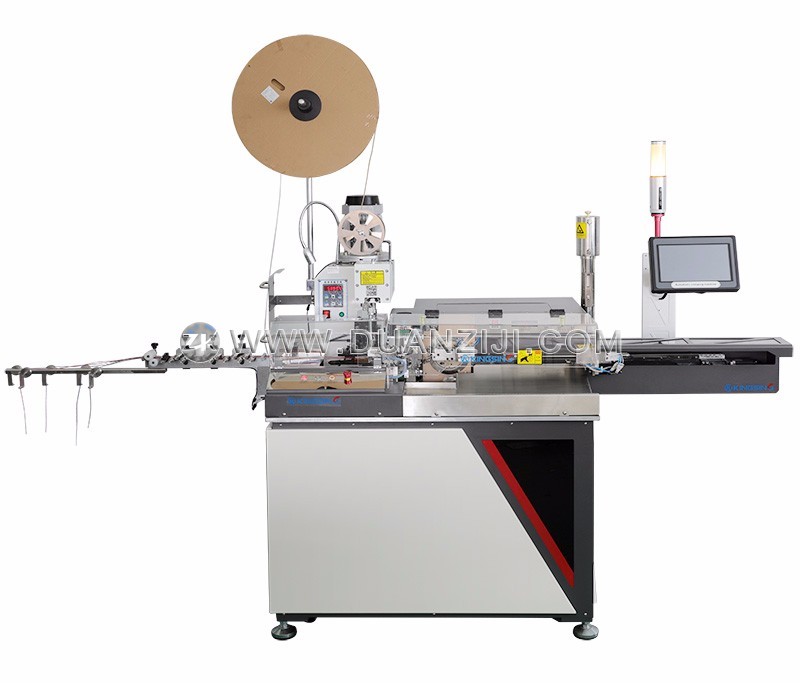

這是一臺全自動扭線沾錫端子機,內置自動絞線功能,支持同時加工4條線,每2條線為一組自動絞成麻花線,絞距可以在程序中設置。本機集裁線、剝皮、扭線、沾錫、打端子、絞線等功能于一體,單個循環可以完成2組雙絞線產品,生產效率高。
所有馬達均采用高精度伺服電機,零部件做工精密,切刀采用正反絲桿結構,剝皮精度高??梢宰詣犹砑又竸┖秃稿a絲,沾錫深度穩定。錫爐邊上配有自動吸煙儀,可通過管道將煙霧排走。端子機采用球墨鑄鐵一體成型,整機剛性強,壓接高度穩定,可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,壓力異常時可以自動報警停機。
采用模塊化柔性設計的理念,一臺機器可以輕松加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉,比如可以關閉絞線功能,將其作為普通的沾錫端子機使用。更換端子時,只需更換相應的壓接模具即可。機器用途靈活度大,當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其他產品。

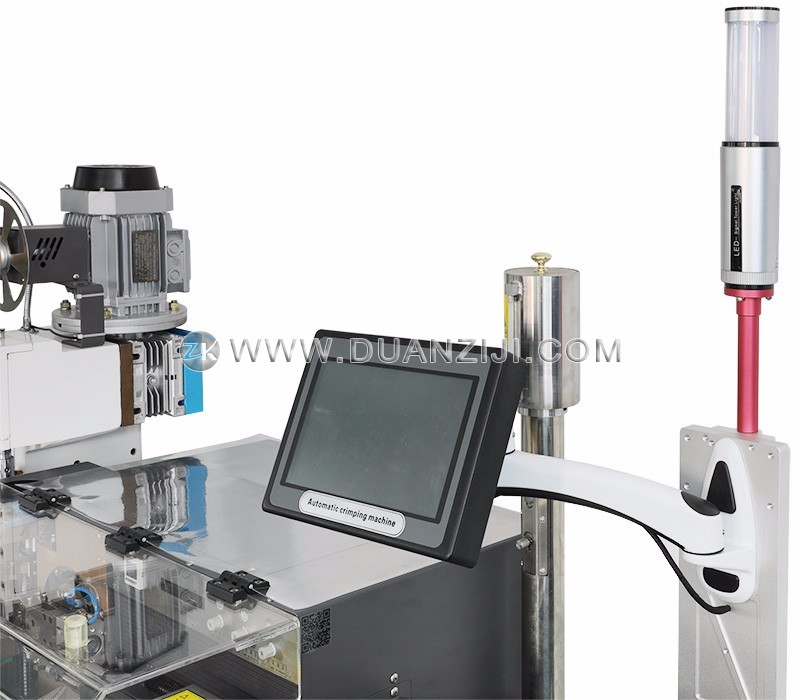

彩色觸摸屏操作界面,參數設置直觀易懂,程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的加工參數,節省調試時間。另外還可以選配支持MES連接的電腦工控系統,內置網絡接口,可通過局域網與MES系統對接,實現遠程讀取或設置參數,遠程下達生產任務等功能。
適用線徑:AWG32~18(0.02~1mm2)
裁線長度:50~600mm(可訂制)
送線方式:拉線夾拉線
切斷精度:±(0.1+L*2‰) L=裁線長度
剝皮長度:≤7mm(可訂制)
沾錫長度:0.5~7mm
最大壓力:2T
壓接行程:30mm(可訂制40mm)
生產效率:2000~2500條/時(同時加工2組)
操作界面:彩色觸摸屏
氣壓要求:0.5~0.7Mpa
工作電壓:220V 50/60Hz
機器凈重:480kg
外形尺寸:1210*770*1370mm
