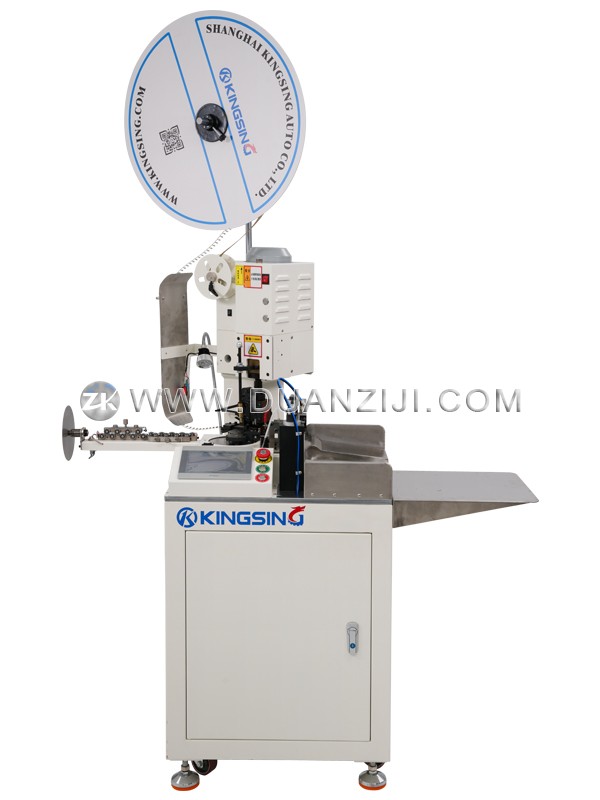

多功能單頭全自動端子機

  • 型號:ZK-A101S
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:
  1. 這是一臺多功能單頭全自動端子機,可將線材自動定長切斷,一頭剝皮,另一頭打端子。本機既適用于壓接各種橫送端子和直送端子,也適用于壓接各種散裝端子,散裝端子可以通過振動盤自動送料。成品線材通過旋轉夾取出,加工長線時可以選配輸送帶,可將線材平直整齊地放入收料盤中。另外還可以選配自動穿絕緣護套的功能,絕緣護套可通過振動盤自動送料,自動在線材上預先穿入一個絕緣護套,待端子壓接完成后再把護套推到端子上。

  2. 端子機采用球墨鑄鐵一體成型,整機剛性強,壓接尺寸穩定。端子機的壓接行程默認是30mm,采用標準的OTP卡口模具,另外也可以訂制40mm行程的機型,可使用各種歐式模具。端子機標配采用變頻馬達驅動,也可以選配更高精度的伺服型壓接機。另外還可以選配端子壓力監測儀,實時監測每次壓接過程的壓力曲線變化,當壓力異常時自動報警停機,確保產品質量。

  3. 一臺機器可以加工多種不同的產品,更換線材和端子時只需更換相應的壓接模具和進線導管即可。彩色觸摸屏操作界面,參數設置直觀易懂,裁線長度、剝皮長度、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中,切換產品時可以一鍵調出相應的壓接參數。

下載: (1)

適用線徑:AWG28~14 (0.1~2.0mm2)

裁線長度:40~9999mm(可訂制)

剝皮長度:≤10mm(可訂制)

裁線精度:±(0.5+L*2‰)    L=裁線長度

最大壓力:2T(可訂制3T機型)

壓接行程:30mm(可訂制40mm行程機型)

適用端子:橫送端子、直送端子等

生產效率:4000~4500條/時

氣壓要求:0.5~0.8Mpa

額定功率:1800W

工作電壓:220V 50/60Hz(可訂制110V)

機器凈重:260kg

外形尺寸:900*570*1650mm

可選配置:長線輸送帶、穿絕緣護套、端子壓力監測儀、伺服型端子機
